1 评估板简介

信迈XM335x-EVM 是一款基于 TI Sitara 系列 AM3352/AM3354/AM3358/AM3359 ARM Cortex-A8 高性能低功耗处理器设计的评估板，由核心板和底板组成。核心板经过专业的PCB Layout 和高低温测试验证，稳定可靠，可满足各种工业应用环境。
评估板接口资源丰富，引出双路千兆网口、HDMI、GPMC、CAN 等接口，方便用户快速进行产品方案评估与技术预研。

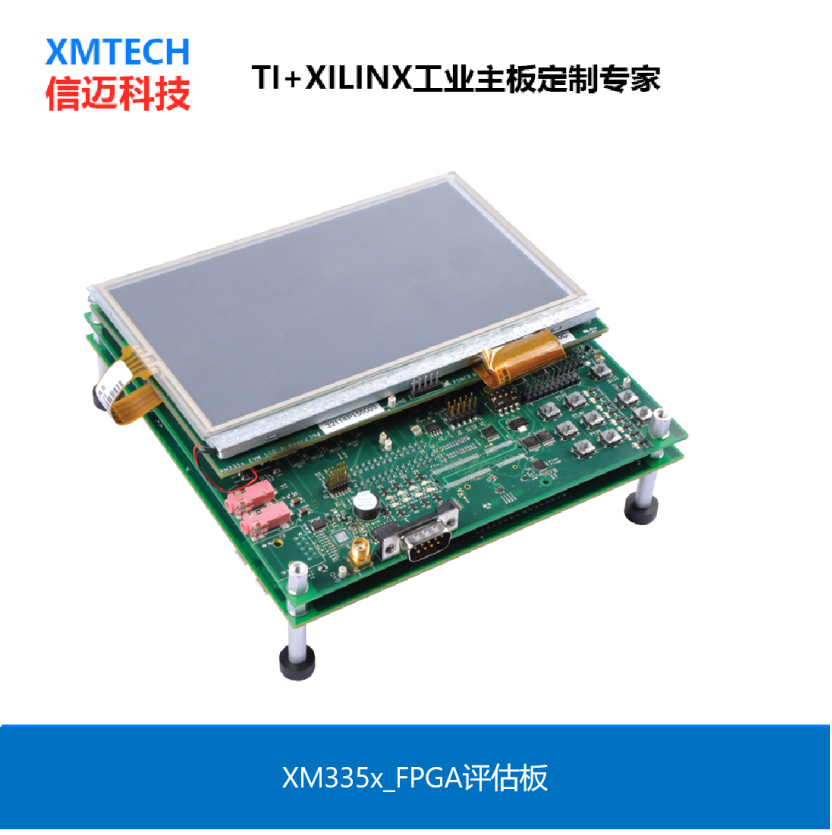

图1 开发板实物

2 典型应用领域

通讯管理
数据采集
人机交互
运动控制
智能电力

3 软硬件参数

图 2 评估板硬件框图

3.1 硬件参数
表 1 硬件参数

CPU	CPU：TI Sitara AM3352/AM3354/AM3359
	ARM Cortex-A8，主频 800MHz/1GHz
	1x PRU-ICSS，PRU-ICSS 子系统含两个 PRU(Programmable Real-time Unit)核心（仅限 AM3359）
	1x SGX530 3D 图形加速器（仅限 AM3359 和 AM3354）
ROM	256/512MByte NAND FLASH 或 4/8GByte eMMC
	64Mbit SPI FLASH
	4Kbit FM24CL04B-GTR FRAM
RAM	256/512MByte DDR3
SENSOR	1x TMP102AIDRLT 温度传感器
B2B Connector	2x 50pin 公座 B2B 连接器，2x 50pin 母座 B2B 连接器，共 200pin，间距 0.5mm，合高 3.5mm
LED	2x 电源指示灯（核心板 1 个，底板 1 个）
	5x 用户可编程指示灯（核心板 2 个，底板 3 个）
KEY	1x 电源复位按键
	1x 系统复位按键
	1x 唤醒按键
	1x 非屏蔽中断按键
	1x 用户输入按键
SD	1x Micro SD 接口
USB	1x USB 2.0 DRD（Dual-Role-Device - Host or Device），Micro USB 接口
	4x USB 2.0 HOST 接口
RTC	1x RTC 座，适配纽扣电池 ML2032（3V 可充）
ADC	1x 8-ch 12-Bit ADC，200K Samples Per Second，2x 5pin 排针方式，间距2.54mm，电压输入范围一般为 0～1.8V
DISPLAY	1x HDMI OUT 接口
	1x LCD RES 电阻触摸屏接口，40pin FFC 连接器，间距 0.5mm
UART	1x RS232 UART，UART0，DB9 接口
	1x Debug UART，UART3，Micro USB 接口
	1x RS485 UART，UART1，3pin 3.81mm 绿色端子方式
Ethernet	2x RGMII，RJ45 接口，10/100/1000M 自适应
CAN	1x CAN，3pin 3.81mm 绿色端子方式
IO	1x 排针拓展接口，2x 12pin 规格，间距 2.54mm，包含 GPMC、GPIO 等拓展信号
	1x 排针拓展接口，2x 15pin 规格，间距 2.54mm，包含 McASP、I2C、GPIO 等拓展信号
JTAG	1x 14pin TI Rev B JTAG 接口，间距 2.54mm
BOOT SET	1x 5bit 启动方式选择拨码开关
SWITCH	1x 电源摇头开关
POWER	1x 12V2A 直流输入 DC417 电源接口，外径 4.4mm，内径 1.65mm

3.2 软件参数
表2

ARM 端软件支持	Linux-4.9.65，Linux-RT-4.9.65
图形界面开发工具	QT
软件开发套件提供	Processor-SDK Linux-RT
驱动支持	NAND FLASH	DDR3
	SPI FLASH	eMMC
	MMC/SD	UART
	LED	BUTTON
	RS232/RS485	TEMPERATURE SENSOR
	McASP	I2C
	CAN	Ethernet KSZ9031 RGMII
	USB 2.0	GPIO
	7in Touch Screen LCD(Res)	PWM
	eQEP	RTC
	eCAP	ADC
	USB WIFI	USB 4G
	USB Mouse

4 开发资料

（1）提供核心板引脚定义、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，缩短
硬件设计周期；
（2）提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的 Demo 程序；
（3）提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单；
开发案例主要包括：

Linux 应用开发案例
Linux-RT 应用开发案例
Qt 开发案例
EtherCAT 开发案例

5 电气特性

核心板工作环境

环境参数	最小值	典型值	最大值
核心板工作温度	-40°C	/	85°C
核心板工作电压	/	5.0V	/
核心板工作电压	/	12.0V	/

功耗测试

类别	状态	电压典型值	电流典型值	功耗典型值
评估板	空闲状态	12.0v	310mA	3.72W
	满负荷状态	12.0v	380mA	4.56W

备注：功耗测试数据与具体应用场景有关，测试数据仅供参考。
空闲状态：系统启动，评估板不接入外接模块，只连接 RGMII 到路由器读取稳定状态的温度；
满负荷状态：系统启动，评估板不接入外接模块，只连接 RGMII 到路由器读取稳定状态的温度，并运行 DDR 压力读写测试程序，ARM Cortex-A8 核心的资源使用率约为 100%。
