1. 产品简介

➢    SOM572x 是信迈科技（XMTECH）基于 TI AM5728 处理器的工业级核心板，采用沉金无铅、十层板、工业级设计，可应用于运动控制系统、机器视觉处理系统、图像识别系统、音频分析系统、视频分析系统，高端测量仪器等行业应用。

• 客户可基于不同的应用，采用不同的 CPU、内存、外存配置。核心板支持基于 TI AM5728

处理器，内置两个 ARM Cortex-A15 处理器，和两个浮点 DSP C66x™ Floating-Point VLIW DSP@750MHz、同时支持多种工业协议的 PRU-ICSS。内存支持工业级 1GB-4GB DDR3，外存则支持工业级 4GB-16GB eMMC，扩展非常方便。

• SOM572x 核心板支持 EtherCAT，EtherNet/IP、PROFIBUS等多种工业通信协议，产品可轻松实现各总线控制和工业组网；通过双 C66x DSP 实现更复杂的，更高精度的运动控制插补算法；并可通过 GPMC 总线连接 FPGA 的方案，实现更多的工业控制与图像处理功能。
• SOM572x 核心板通过 8x McASP 和双 C66x DSP，可实现 16 路或 32 路高端应用的音频处理分析算法，可实现声源定位、回音消除等各种音频分析处理场景应用。
• 视频编解码能力强大，支持 1 路 1080P60 或 2 路 720P60 或 4 路 720P30 视频硬件编解码，支持 H.265 视频软解码；在视频处理上，利用双 C66x DSP 的强大功能，可实现复杂的图像识别、视频分析及识别、各种数据实时分析处理、以及其他高端 AI 应用场合等。
• 高性能 GPU，双核 SGX544 3D 加速器和 GC320 2D 图形加速引擎，支持 OpenGL ES2.0；
• SOM572x 软件 SDK 开发包，提供 Linux4.14.67 系统、DSP RTOS 系统，支持 OpenCL、OpenMP、SysLink IPC 多核开发，提供 ARM 与 DSP 多核间通信方法与案例，让高速信号处理、音视频数据分析等开发难度大大降低。
• 体积小，大小仅 86mm*60.5mm；

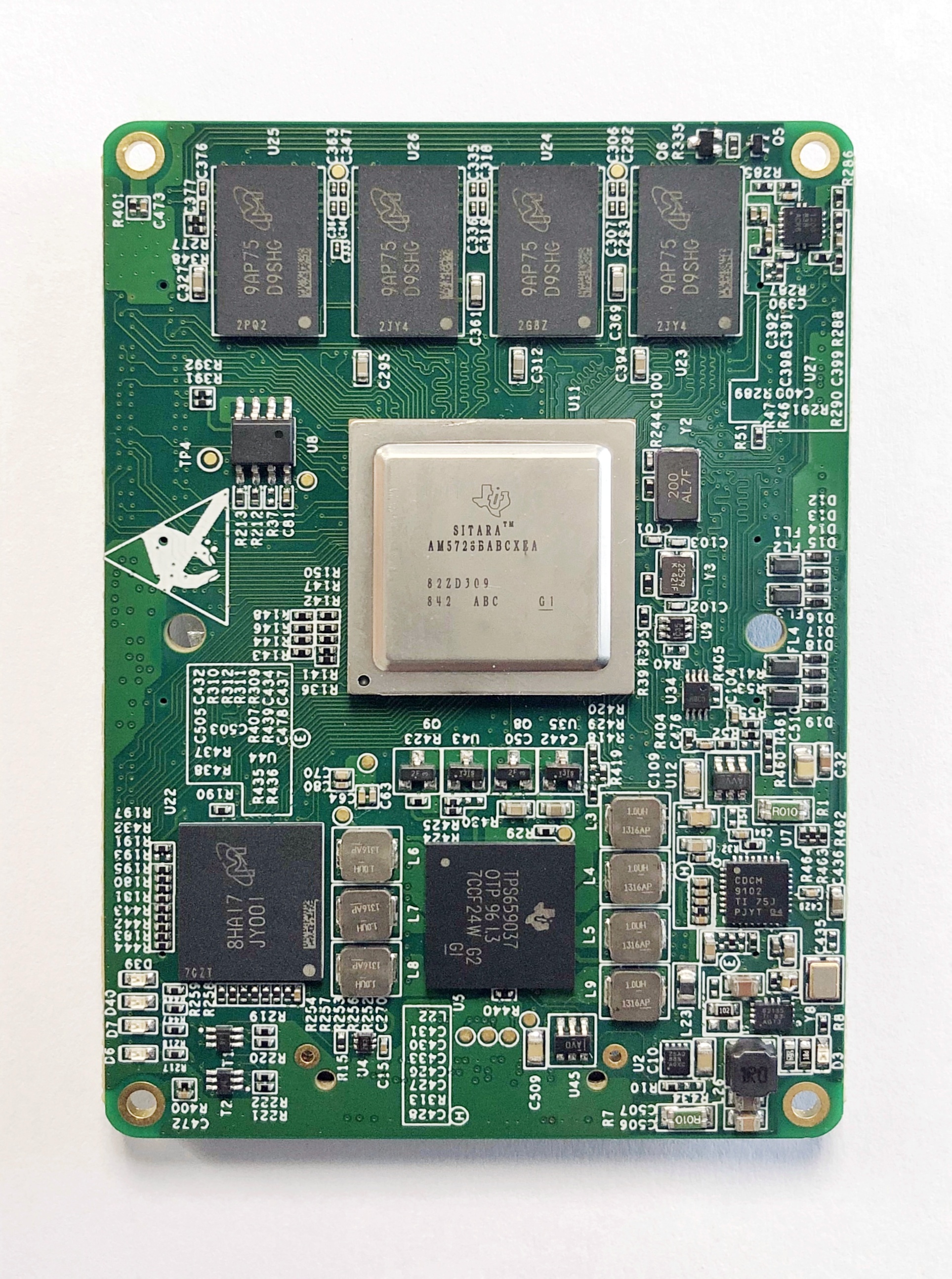

产品正面图

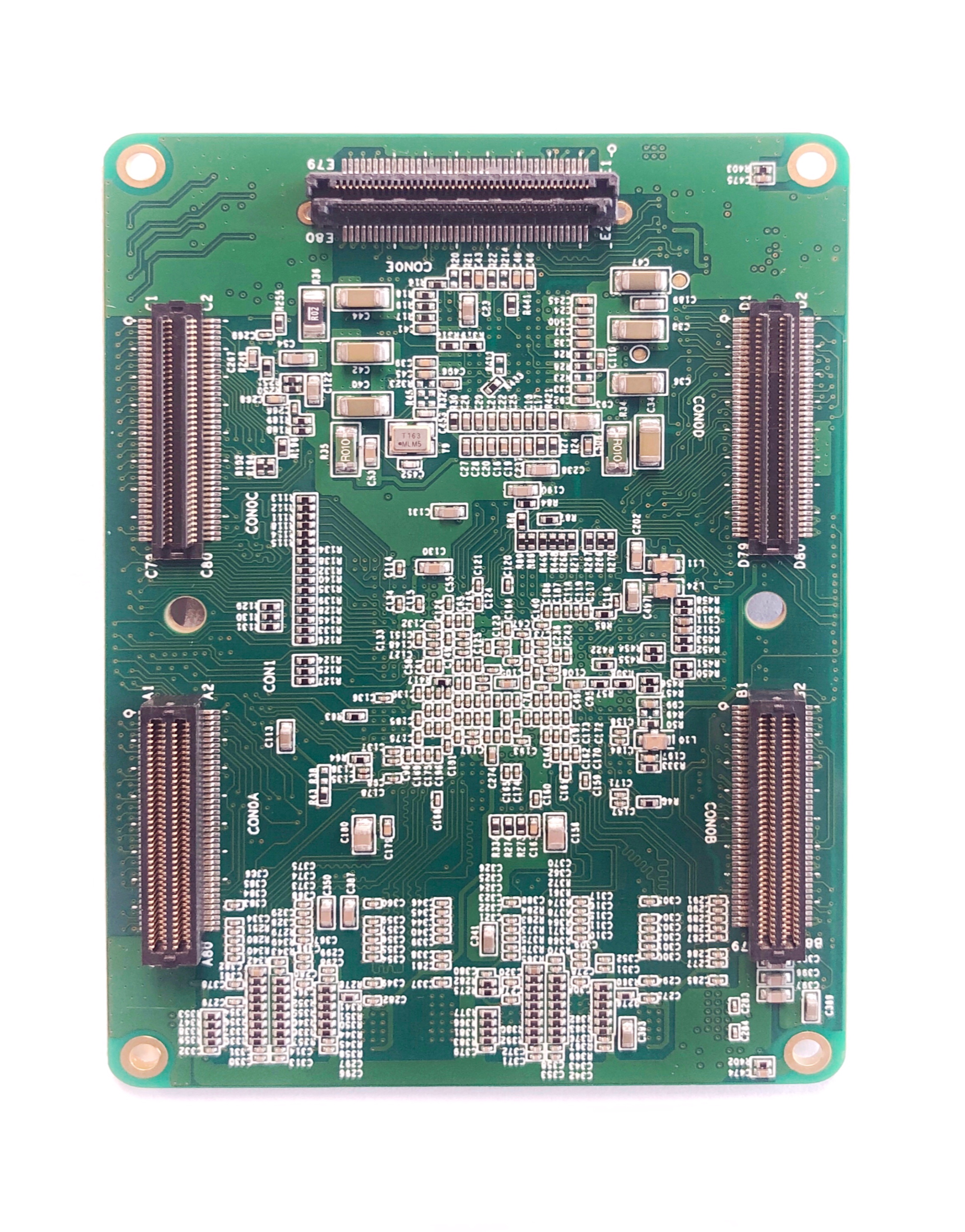

产品背面图

2     AM572x 处理器规格

3. 主要特点

➢ 同时具有 2x Cortex-A15@1.5GHz、2x C66x DSP@750MHz、2x Cortex-M4、2x PRU

➢ 采用工业级精密BTB 连接器进行连接，保证信号完整性，安装拆卸方便稳定可靠

➢ 最大支持 10 路视频输入

➢ 最大支持 8 路 McASP

➢ 最大支持 2 路 CAN 接口

➢ 最大支持 10 路 UART

➢ 最大支持 3 路 LCD

➢ 最大支持 4 路 SPI

➢ 最大支持 3 路 MMC

➢ 最大支持 5 路 I2C

➢ 最大支持 2 路千兆网口

➢ 支持 1 路 SATA-2 接口

➢ 支持 1 路 USB 3.0

➢ 支持 2路 USB 2.0

➢ 支持 1 路 HDMI

➢ 支持 1 路 PCIe 3.0, 支持 1*2-lanes 或 2*1-lane 两种模式

➢ 支持 Linux 4.14.67、DSP RTOS 系统，支持实时 RT-Linux 系统

➢ 工作温度范围：-40℃~85℃（工业级）

4. 应用领域

➢    本核心板应用广泛，主要包括工业运动控制系统、机器视觉处理系统、音频分析系统、高清图像识别系统、视频分析处理系统、医疗图像处理、电力自动化、高端测量仪器、EtherCAT 主/从控制器等应用领域。

产品规格

核心板结构

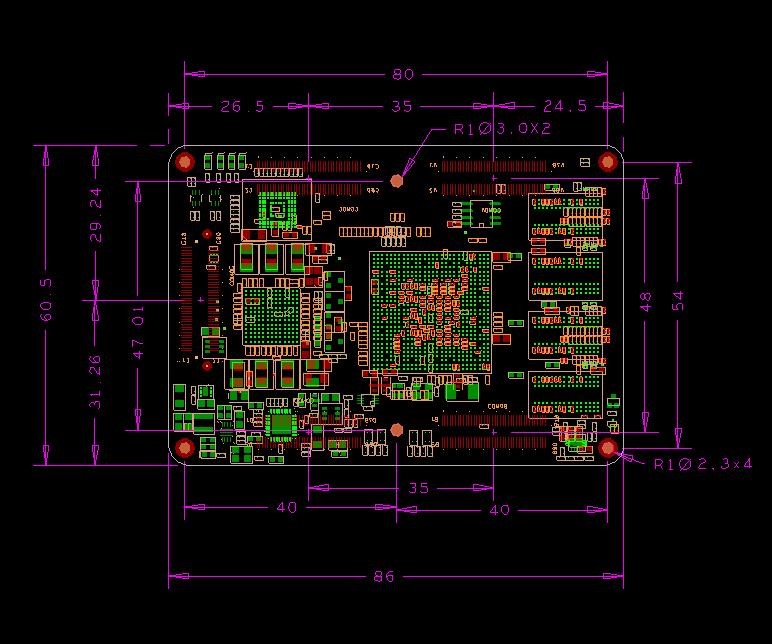

机械尺寸图

2. 核心板工作环境

3. 核心板功耗

备注：功耗测试基于深圳信迈 XM-EVM572x 开发板进行。

4   软件参数

核心板配置型号与技术支持

核心板配置

核心板型号定义与订购信息

备注 1：Nand Flash 可选，核心板有预留其接口；

备注 2：其他型号的批量购买请与销售人员联系确

开发资料

➢ 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB，缩短硬件设计周期；

➢ 提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的 Demo 程序；

➢ 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；

➢ 提供基于核心板的产品设计手册，包括硬件设计、系统软件移植、驱动开发、应用软件开发环境。产品开发速度提升 50%，开发周期缩短一半以上，最快一周出产品设计！

➢ 提供主芯片数据手册、软件开发 SDK 包、软件开发环境，让您快速进入软件开发状态； ➢ 提供 QT 开发环境，快速进入应用软件开发；
