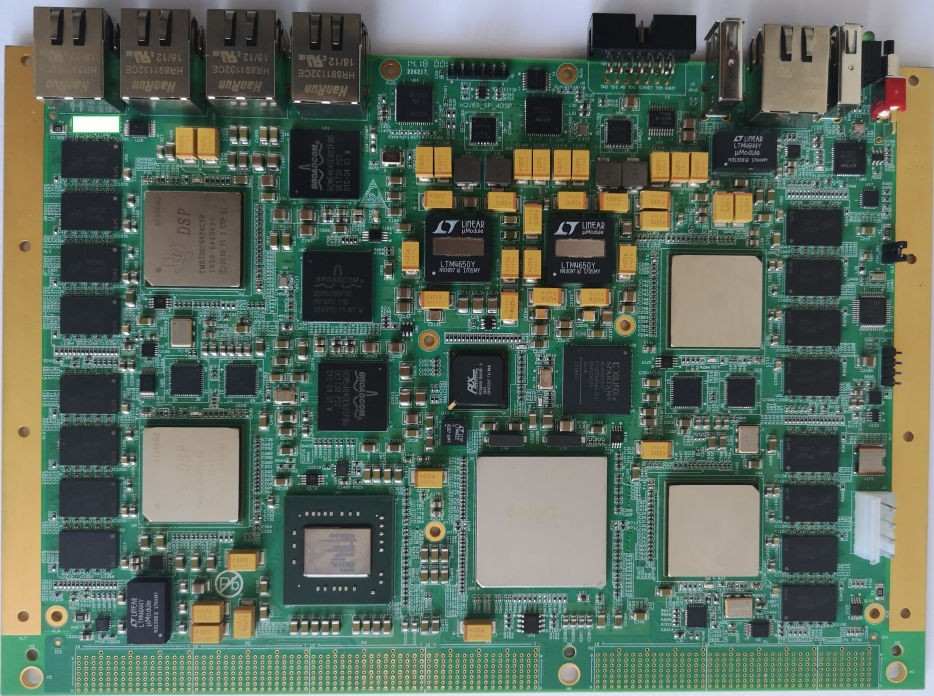

1 评估板简介
(1) 基于 TI KeyStone C66x 多核定点/浮点 DSP TMS320C6678 + Xilinx Kintex-7 FPGA 处理器;
(2) TMS320C6678 集成 8 个 C66x 核,每核主频 1.0G/1.25GHz,运算速度高达 320GMACS和160GFLOPS,FPGA XC7K325T 逻辑单元 325K 个,DSP Slice 840 个;
(3)TMS320C6678 与 FPGA 通过 EMIF、I2C、PCIe、SRIO 等通讯接口连接,其中 PCIe、SRIO每路传输速度最高可达到 5GBaud
(4) 存储容量: 每片 DSP 上 8GB DDR3 SDRAM,共 32GB;64bits 位宽,速率 1400Mbps;
(5) 传输能力:SFP+光纤接口,传输速率可高达 10Gbit/s;千兆以太网:前面板 5 路、底板 4 路;
(6) 工作温度范围:工业级 -40~85℃;
(7) 支持裸机和 SYS/BIOS 操作系统。
(8) 工业级 FMC 连接器,支持高速 ADC 和 DAC 等 FMC 标准模块;
深圳信迈基于 TI KeyStone C66x 多核 DSP 设计的 TL6678FI-EasyEVM 是一款 DSP+FPGA高速大数据采集处理架构开发板,适用于高端图像处理、高速大数据传输和音视频等大数据采集处理领域。此设计通过 TMS320C6678 的 EMIF、I2C、PCIe、SRIO 等通信接口将板卡结合在一起,组成 DSP+FPGA 架构,实现了需求独特、灵活、功能强大的 DSP+FPGA 高速数据采集处理系统。
SOM-XM6678 引出 CPU 全部资源信号引脚,二次开发极其容易,客户只需要专注上层运用,降低了开发难度和时间成本,让产品快速上市,及时抢占市场先机。不仅提供丰富的 Demo 程序,还提供 DSP 核间通信开发教程,全面的技术支持,协助客户进行底板设计和调试以及多核软件开发。
2 典型应用领域
数据采集处理显示系统 Telecom Tower:远端射频单元(RRU)高速数据采集和生成
高速数据采集处理系统
高端图像处理设备
高端音视频数据处理
通信系统
3 软硬件参数
图 5 大数据采集原理框图
(1)FMC 连接器可接入高速 ADC 和 DAC 标准模块。FPGA 同步采集两路 AD 模拟输入信号,可实现对 AD 数据进行预滤波处理,AD 采样率最高可达 250MSPS。另外一路 DAC 可输出任意幅值和任意波形的并行 DA 数据,更新速率 175MSPS。
(2)高速数据传输部分由 EMIF、I2C、PCIe、SRIO 等通信接口构成。大规模吞吐量的 AD
和 DA 数据,可通过 SRIO 和 PCIe 接口在 DSP 和 FPGA 之间进行高速稳定传输;DSP 可通过 EMIF 总线对 FPGA 进行逻辑控制和进行中等规模吞吐量的数据交换,同时可通过 I2C对 FPGA 端进行初始化设置和参数配置。
(3)高速数据处理部分由 DSP 核和算法库构成。可实现对 AD 和 DA 数据进行时域、频
域、幅值等信号参数进行实时变换处理(如 FFT 变换、FIR 滤波等)。
(4)视频采集、输出拓展部分由 CameraLink 输入输出模块、VGA 输出模块、千兆网等
部分构成。接口资源丰富,方案选择灵活方便,是高端图像处理系统的理想选择。
3.1 硬件参数
表 1 XM6678-EasyEVM 硬件参数
CPU |
TMS320C6678,8 核 C66x,主频 1.0/1.25GHz |
ROM |
128/256MByte NAND FLASH |
|
16MByte SPI NOR FLASH |
RAM |
1G/2GByte DDR3 |
EEPROM |
1Mbit |
LED |
2x 供电指示灯,核心板和底板各 1 个 |
|
4x 可编程指示灯,核心板和底板各 2 个 |
传感器 |
1x TMP102,核心板温度传感器,I2C 接口 |
连接器 |
2x 50pin 公头 B2B,2x 50pin 母头 B2B,间距 0.8mm,合高 5.0mm,共 200pin |
|
1x 80pin 高速 B2B 连接器,间距 0.5mm,合高 5.0mm,信号速率可达 10GBaud |
拓展 IO |
2x 25pin IDC3 简易牛角座,间距 2.54mm,含 EMIF16 拓展信号 |
|
2x 25pin IDC3 简易牛角座,间距 2.54mm,含 SPI、I2C、TIMER、GPIO 等拓展信号 |
|
2x 25pin IDC3 简易牛角座,间距 2.54mm,含 TSIP 拓展信号 |
|
1x SRIO 2.1 TX,1x SRIO 2.1 RX,4 通道,每通道最高通信速率 5GBaud |
|
1x PCIe 4x(Gen2),2 通道,每通道最高通信速率 5GBaud |
|
1x HyperLink,最高通信速率 40GBaud,KeyStone 处理器间互连的理想接口 |
仿真器接口 |
1x 14pin TI Rev B JTAG 接口,间距 2.54mm |
按键 |
2x 复位按键 |
|
1x 非屏蔽中断按键 |
|
1x 用户可编程按键 |
启动方式 |
1x 5bit 启动方式,选择拨码开关 |
网络 |
2x Ethernet,10/100/1000M 自适应 |
串口 |
1x UART0,USB 转串口,提供 4 针 TTL 电平测试端口 |
风扇接口 |
1x FAN,12V 供电,间距 2.54mm |
电源开关 |
1x 电源拨码开关 |
电源接口 |
1x 12V 3A 直流输入 DC417 电源接口,外径 4.4mm,内径 1.65mm |
表 2 XM-K7FMC 硬件参数
CPU |
Xilinx Kintex-7 FPGA,XC7K160/325/410T FFG676 |
RAM |
256M/512MByte DDR3 |
ROM |
256MBit NOR FLASH |
EEPROM |
2KBit |
网络 |
1x Ethernet,10/100/1000M 自适应 |
光纤接口 |
1x SFP+ |
LED |
1x 供电指示灯 |
|
3x 可编程指示灯 |
按键 |
1x 复位按键 |
|
2x 用户可编程按键 |
拓展 IO |
1x SRIO TX,1x SRIO RX,4 通道,单通道最高速率 5GBaud,HDMI 座 |
|
1x PCIe 4x(Gen2),2 通道,单通道最高通信速率 5GBaud |
|
2x 48pin 欧式连接器,GPIO 拓展 |
|
1x I2C,HDMI 座 |
|
1x PMOD |
|
1x XADC |
仿真器接口
启动方式 |
1x 14pin JTAG 接口,间距 2.00mm
1x 2bit 启动方式选择拨码开关 |
串口 |
1x UART,Micro USB 接口,提供 4 针 TTL 电平测试端口 |
电源开关 |
1x 电源拨码开关 |
电源接口 |
1x 12V 2A 直流输入 DC005 电源接口,外径 5.5mm,内径 2.1mm |
3.2 软件参数
表3
DSP 端软件支持 |
裸机、SYS/BIOS 操作系统 |
CCS 版本号 |
CCS5.5 |
软件开发套件提供 |
MCSDK |
Vivado 版本号 |
2015.2 |
4 开发资料
(1)提供核心板引脚定义、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet,缩短
硬件设计周期;
(2)提供丰富的 Demo 程序,包含 DSP 多核通信教程,完美解决多核开发瓶颈;
(3)提供 DSP 与 FPGA 通过 PCIe、SRIO、I2C 等相关通讯例程;
(4)提供完整的平台开发包、入门教程,节省软件整理时间,让应用开发更简单;
开发案例主要包括: Ø
ü 裸机开发例程
ü SYS/BIOS 开发例程
ü 多核开发例程
ü FPGA 开发例程
5 电气特性
核心板工作环境
环境参数 |
最小值 |
典型值 |
最大值 |
核心板工作温度 |
-40°C |
/ |
85°C |
核心板工作电压 |
/ |
5.0V |
/ |
功耗测试
类别 |
电压典型值 |
电流典型值 |
功耗典型值 |
核心板 |
9.0v |
840mA |
7.4W |
评估板 |
12v |
880A |
10.1W |
备注:功耗测试基于深圳信迈XM-C6678F-EVM 开发板进行。
6机械尺寸
表 4
|
核心板 |
评估底板 |
PCB 尺寸 |
80mm*58mm |
200mm*106.5mm |
固定安装孔数量 |
4 |
4 |
图 6 核心板机械尺寸图
图 7 评估板机械尺寸图
7技术服务
(1) 协助底板设计和测试,减少硬件设计失误;
(2) 协助解决按照用户手册操作出现的异常问题;
(3) 协助产品故障判定;
(4) 协助正确编译与运行所提供的源代码;
(5) 协助进行产品二次开发;
(6) 提供长期的售后服务。
8增值服务
主板定制设计
核心板定制设计
嵌入式软件开发
项目合作开发
技术培训
