汽车自动空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。可以自动收集车内外温度、湿度等一系列信号，传递给控制器，按一定的数学模式计算，并自动调节以获得最佳空调运行模式。
|
|
方案规格参数： MCU采用ST汽车级8位控制器 STM8AF51x |
主要包括以下模块：
1、人机界面：LCD显示与键盘输入；
2、信号采集：外部传感器实时采集车内车外温度，传给控制器；
3、MCU控制器：对输入数据运算并输出控制执行器；
4、输出控制：风门模式控制、调试模块、风道控制等；

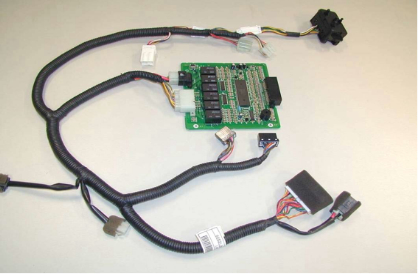

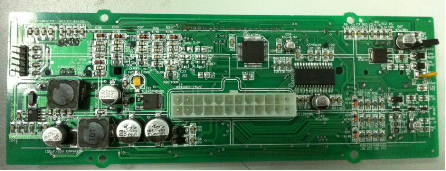

方案图片：
方案规格参数：
风道控制电机驱动：BD16925EFV(2ch)
BD16910EFV(1ch)
BD16925EFV
耐压：Max 60V
输入电压：-0.3~+20V
工作电压：8~16V
输出电流：1A/ch
内置反接、过压、过流、过温保护
工作温度：-40~+110°C
封装：HTSSOP-B24
BD16910EFV
耐压：Max 60V
输入电压：-0.3~+20V
工作电压：6~28V
输出电流：1A/ch
内置反接、过压、过流、过温保护
工作温度：-40~+110°C
封装：HTSSOP-B20

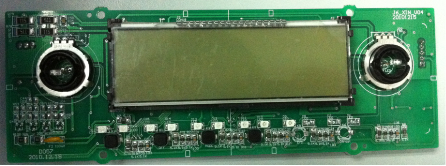

方案图片
 |
方案规格参数： 电源类产品： 接口： |

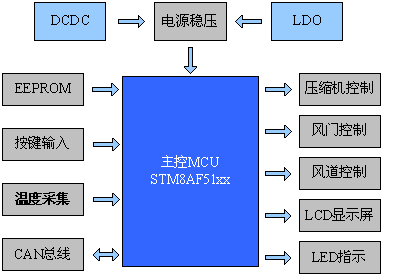

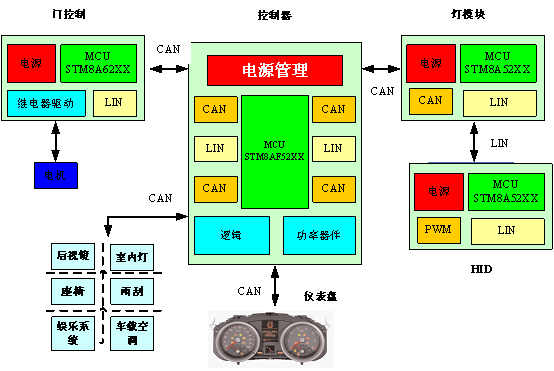

方案框图
