LED大屏幕同步控制系统算法调优解决方案

2022-01-22

LED 显示屏作为一种新兴的显示技术正越来越受到人们的重视。它有着动态范围广，可视距离远，适用环境多样，工作性能稳定等其他显示技术不可替代的优点。它正逐渐成为机场，休闲广场，证券市场，大型会展中心等人口密集地发布媒体信息的首选技术。随着 LED 全彩显示技术的不断发展，LED 显示屏的市场前景将更加广阔。

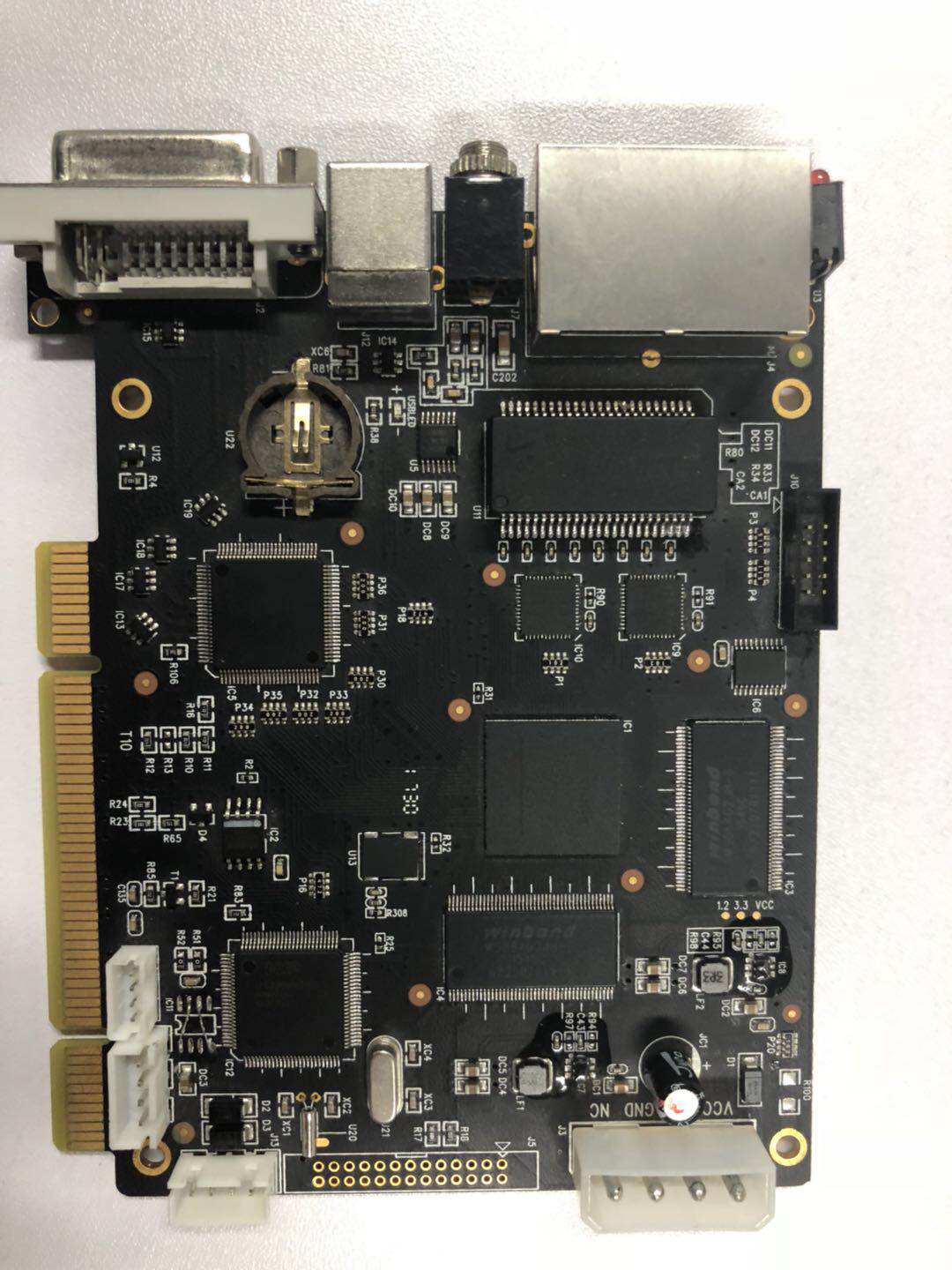

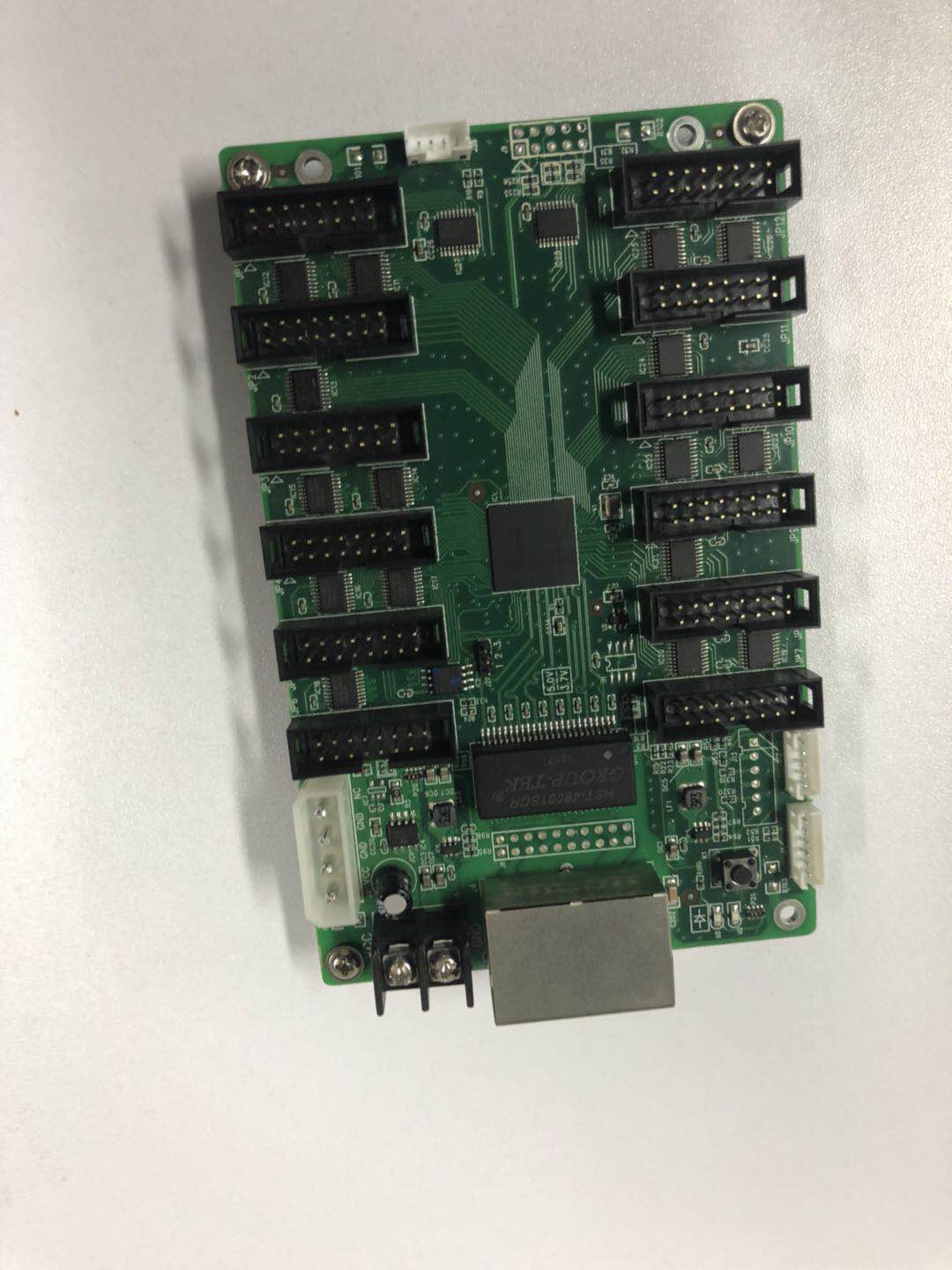

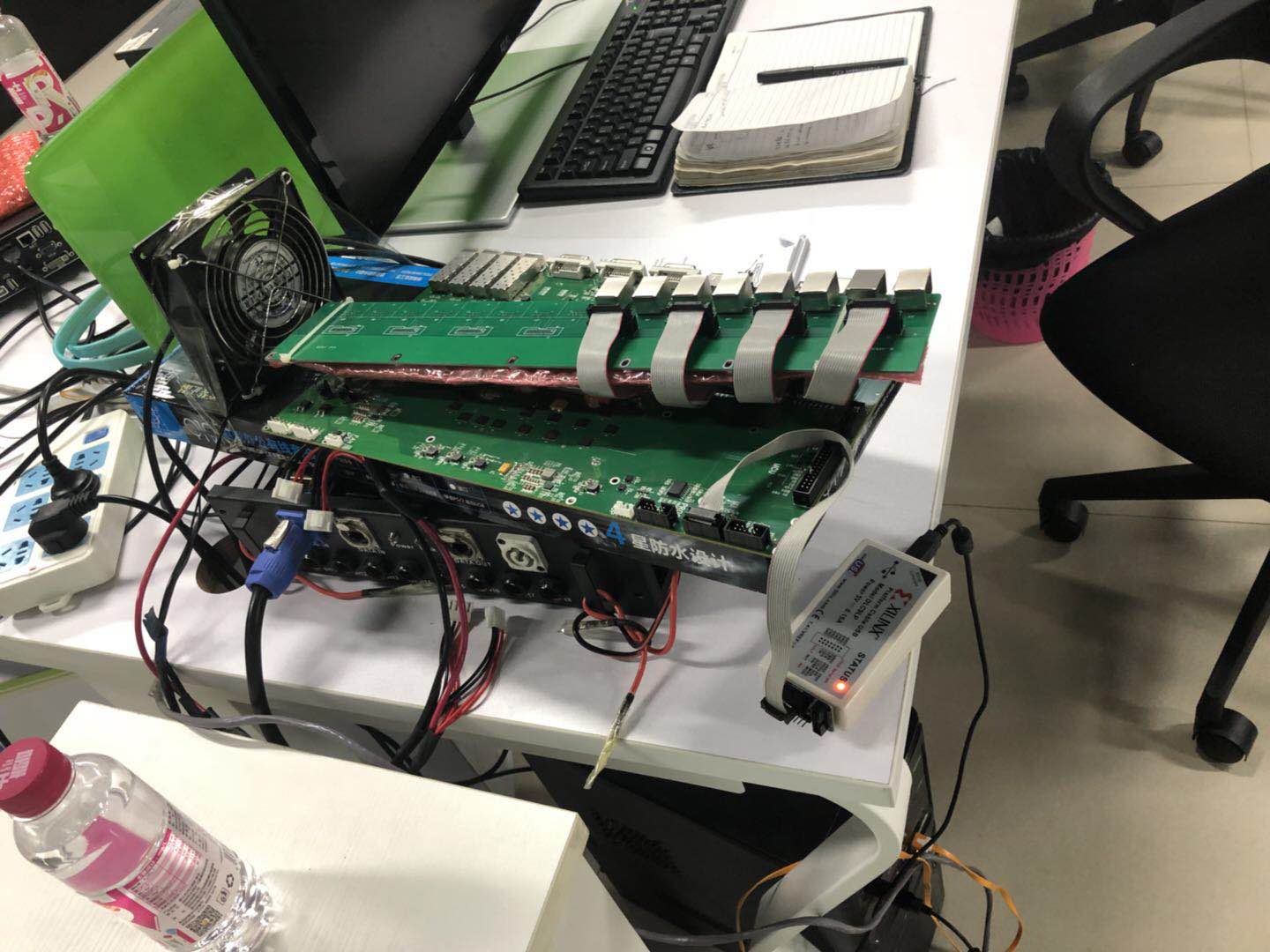

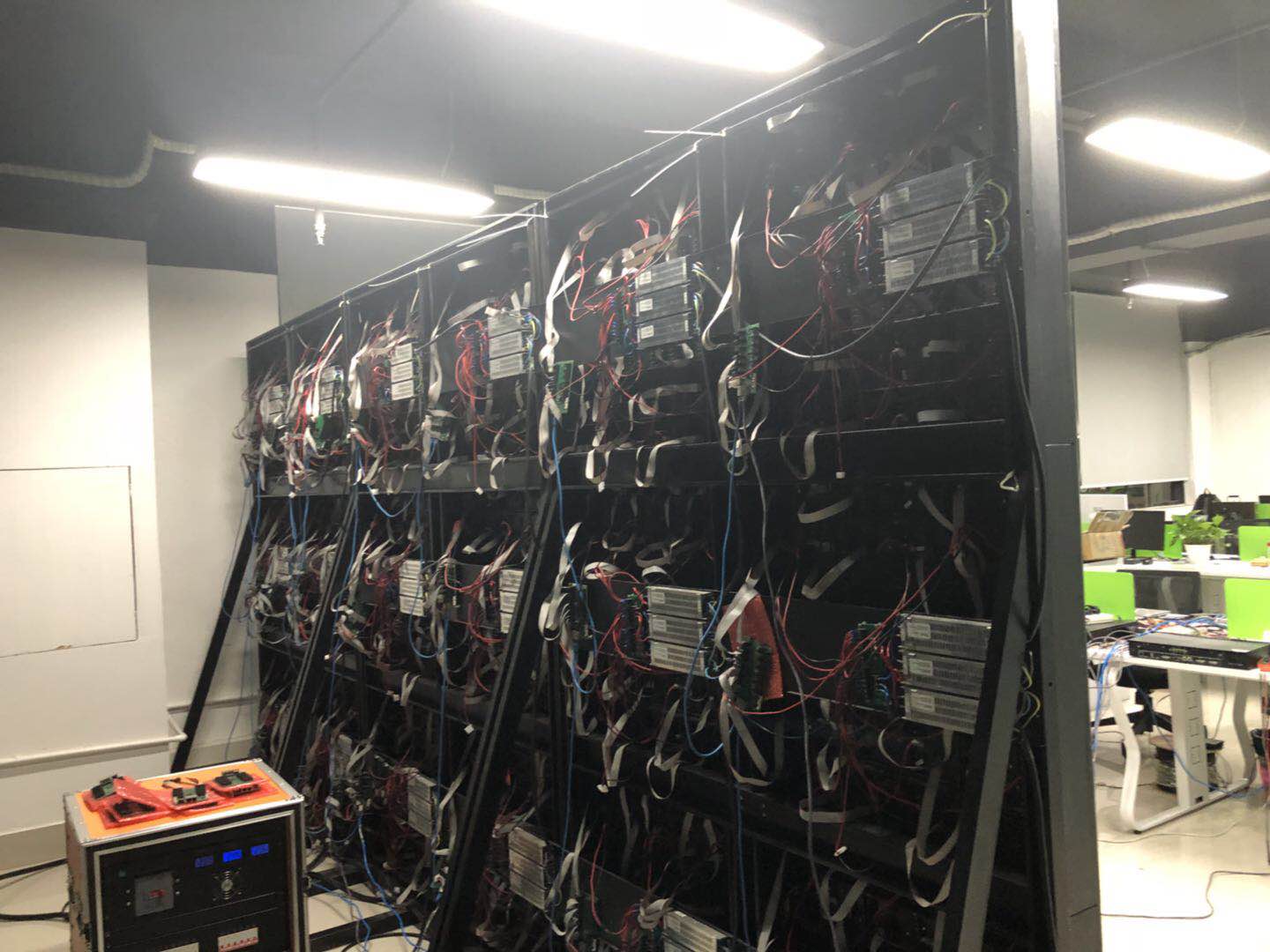

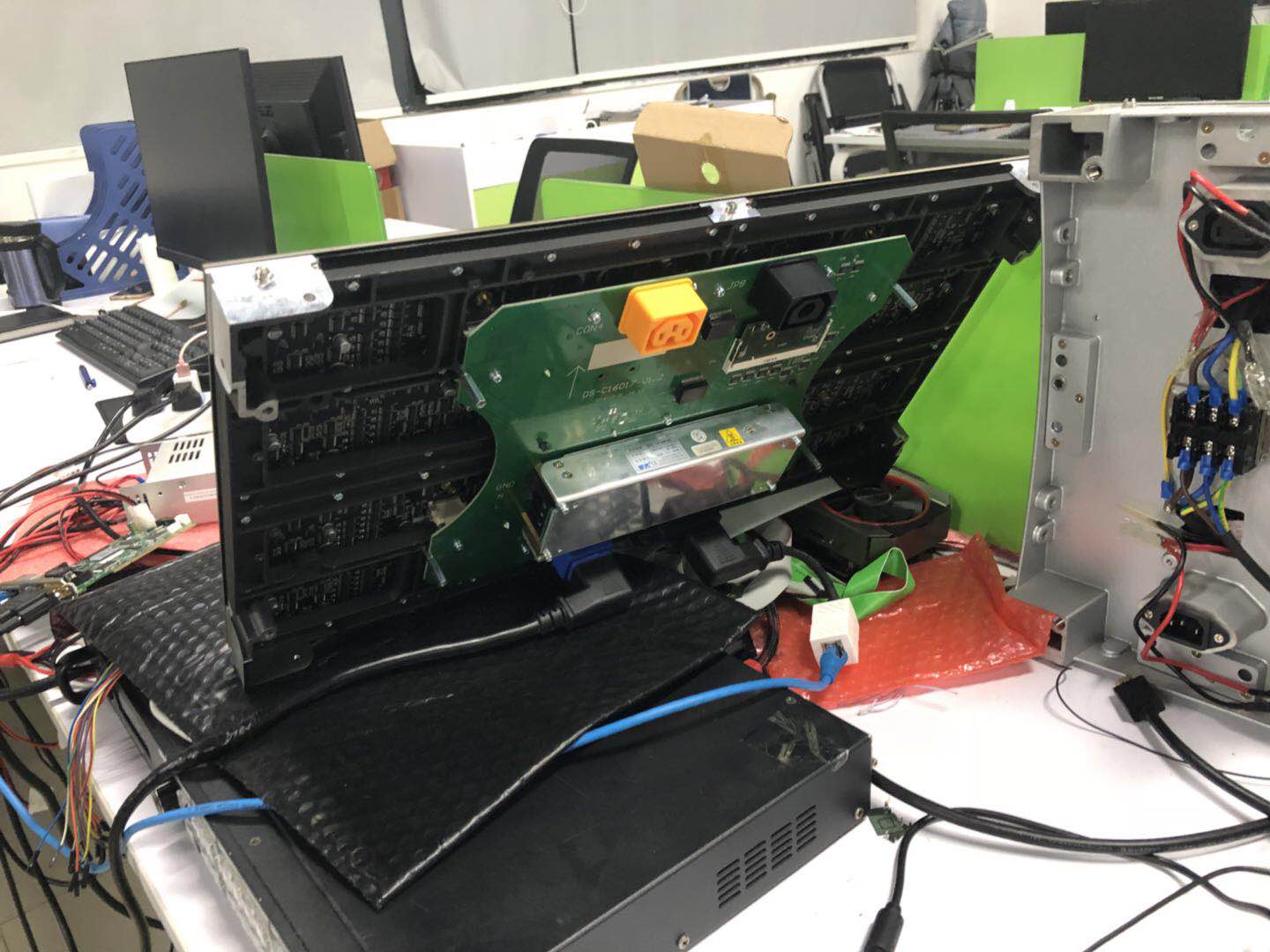

LED 大屏幕同步控制系统主要由发送卡和和多块接收卡组成，发送卡主要由 DIV 视频解码模块、FPGA 控制模块、双 SDRAM 乒乓缓存模块、以太网络发送模块等模块组成；接收卡主要由以太网络收发模块、FPGA 控制模块、SDRAM 缓存模块、LED 扫描驱动模块等模块组成。根据客户系统的具体现状和特点，提出了提升LED性能的具体解决方案。

为了提高 LED 大屏幕显示图像质量，提高视觉效果，在 FPGA 里面设计并改进了视频数据的反 γ 矫正与灰度等级变换亮度调节模块、对比度与色温调节模块。为了实现系统支持不同扫描方式与走线方式的 LED 屏体，设计并改进了 FPGA 的远程程序升级模块，可远程实时动态的修改接收卡上 FPGA的配置程序，来支持不同的屏体。最终为客户实现并优化了分辨率可达 8192*3072，γ 值 1-5 连续可调，具有 1-16 可调灰度等级，亮度、色温、对比度可调、具有远程更新 FPGA 配置程序功能的一个 LED 大屏幕同步驱动系统。
