检测视频地址：http://v.youku.com/v_show/id_XMTYwNTIxMDg0OA==.html

视觉检测系统：

视觉检测系统选用德国进口相机，美国的图像处理算法，经过多年的软件开发经验及大量现场测试，研发出了这套字符识别软件。此检测软件具有自主学习字符特征，分析字符特点的功能，对各种各样的产品字符都可高效进行识别读取，广泛应用于各种行业，稳定性极高。

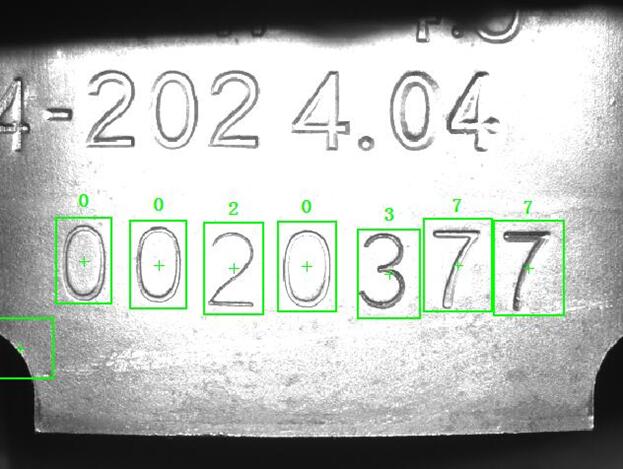

自识别字符信息：

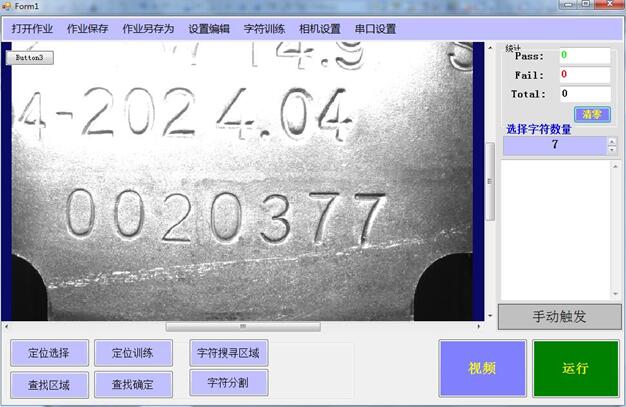

机器视觉软件界面：

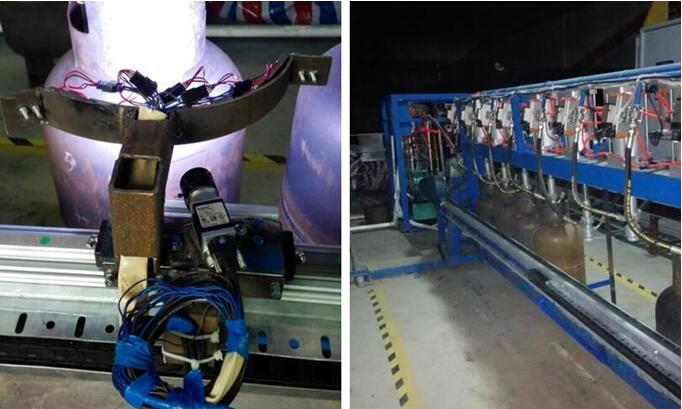

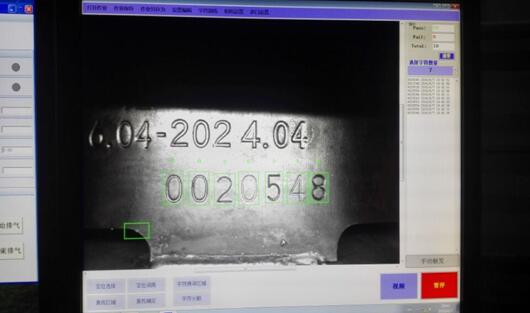

视觉检测现场图片：

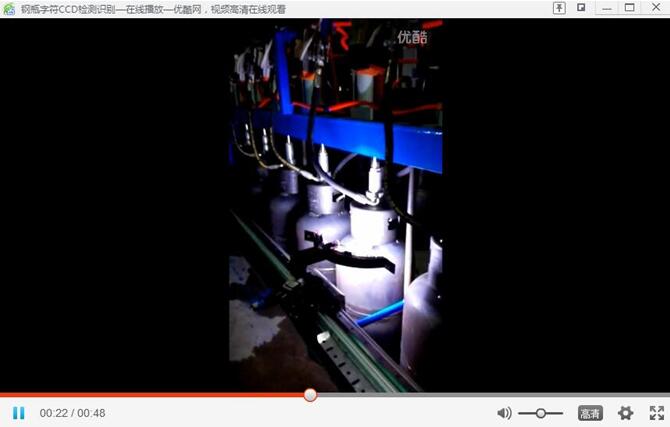

现场拍摄视频：

连接器嵌件尺寸测量图像检测系统

检测要求：
1、金属嵌件水平度测量；
2、金属嵌件的定位尺寸测量；
硬件方案：
1、工业相机
选用200万CMOS工业相机，从左、右、上面，三个方位同时采集图片。如果精度要求高，可采用500万像素相机。
2、FA镜头
选用50mm焦距，高性价比computar镜头；
3、工业光源
实验测试，选用红色同轴光源，发光面积是50*50mm

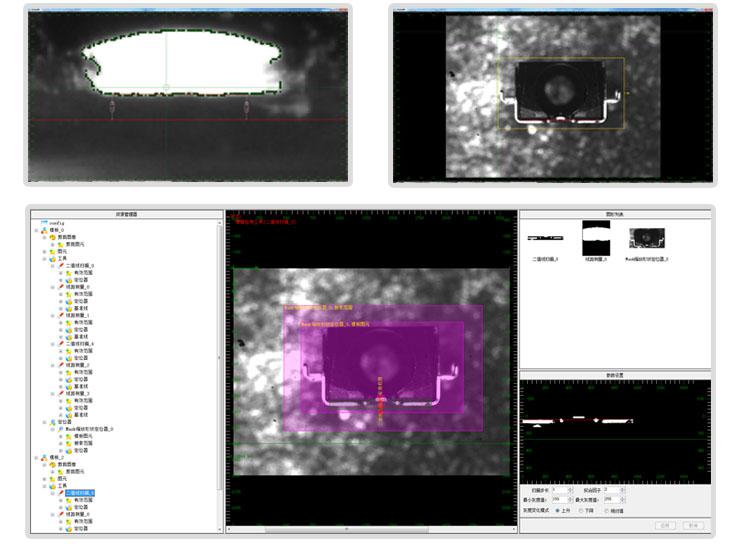

视觉软件：
采用自主开发的视觉系统平台Ovision 1.0的尺寸测量工具


驾驶面板按钮防呆图像检测系统

检测需求:
　　驾驶面板上的按钮，遇到如下情况时，报错提示：按钮类型错误，按钮安装时旋转了一定角度，按钮字符缺失，中间的两个按钮装反，中间的按钮档位不在初始位置。
　　其他需求：用户管理系统，生产记录系统。

检测过程：

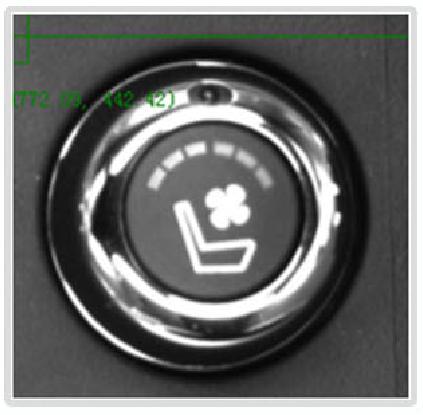

　　按钮档位在初始位置时是平的，如果翘起，则报错，右侧的按钮是翘起的状态；另外按钮中间图案的方向有左右之分，如果反了也报错；如果字符缺失也报错。

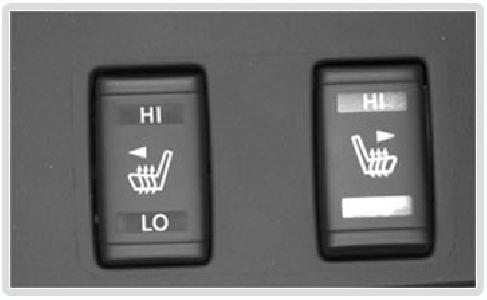

检测过程：该按钮有两种，一种三行字，一种两行字，与模板对比类型不对则报错，另外左边那个图的按钮没装正，旋转了一个角度，也报错；另外如果字符缺失也报错。

检测过程：按钮档位在初始位置时档位指示点在中间，如果不在正中间则报错；另外按钮中间图案的方向有左右之分，如果反了也报错。

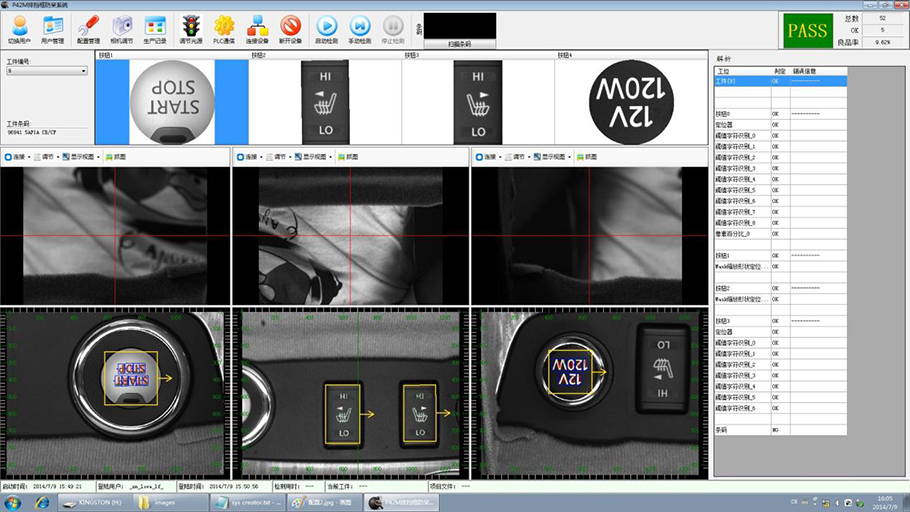

　　整体显示结果如图：

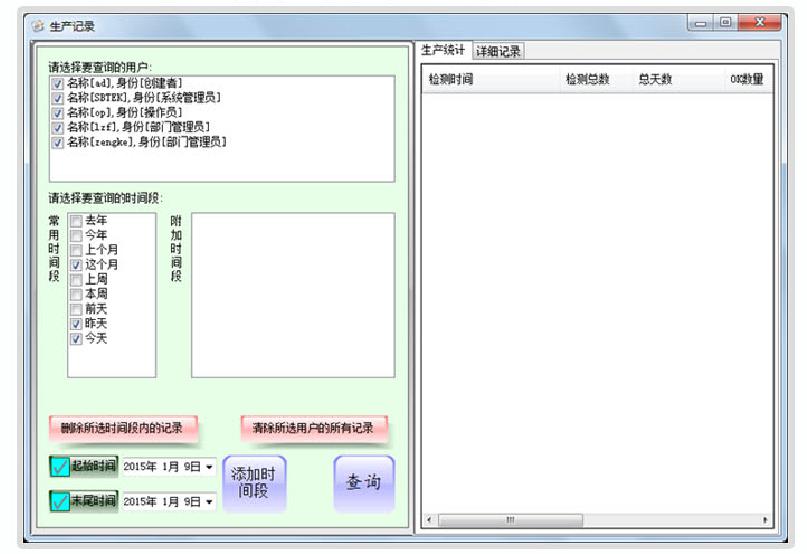

可以按几种方法查询，显示时间，良率，总数，生产效率以及操作者身份等数据。
